   1、石油化工—高聚物单体涂料等中的可挥发性有机物分析。

    2、环境科学—饮用水中可挥发性卤代烃和工业污水中有机、有毒挥发物分析。

   3、卫生防疫—医疗用品消毒熏蒸残留分析。

  4、食品行业—酒水、饮料、调料等的质量控制，包装材料中有机挥发物残留分析，浸出食用油中六号溶剂残留的分析等。

1. 适用于任何气相色谱仪的接口，进样针头更换方便，可连接国内外所有型号的gc进样口，实现了最大的灵活性。

2. 采用六通阀定量环压力平衡进样技术，顶空进样峰形窄、重复性好

3. 微机控制、液晶屏显示，触摸式键盘，操作更便捷

4. 液晶屏幕显示：实时工作状态、方法参数设置、运行倒计时等

5. 3路事件，可编程自动运行，可存储100种方法，随时调用，实现了快速启动与分析

6. 可同步启动gc、色谱数据处理工作站，也可用外来程序启动本装置

7. 金属体加热控温，控温精度高、梯度小；

8. 样品加热方式：恒定的加热时间，每次一个样品瓶，使相同参数的样品得到完全相同的处理。12个样品瓶也可依次加热，缩短检测时间，提高了分析效率。

9.样品瓶、六通阀进样系统和传输线三路独立加热控温
10. 设有外加载气调节系统，无需对于gc仪器进行任何改装与变动，即可进行顶空进样分析。也可选用原仪器载气；
11. 样品传输管和进样阀有自动反吹功能，进样后自动反吹清洗，避免了不同样品的交叉污染。
四、hs-7890型自动顶空进样器（定量管压力平衡进样）
主要技术参数
1. 样品区温度控制范围：
   室温—300℃   以增量1℃任设
2. 阀进样系统温度控制范围：
   室温—230℃   以增量1℃任设
3. 样品传送管线温度控制范围：（为了操作安全，传送管线温度控制采用低压供电）
室温—220℃   以增量1℃任设   4. 温度控制精度：< ±0.1℃ ；
4. 温度控制梯度：< ±0.1℃；
5. 顶空瓶工位：12个；
6. 顶空瓶规格：可选配20ml 、10ml（50ml、250ml和其他规格可定制）；
7. 重复性：rsd ≤3%（200ppm水中乙醇，n=5）；
8. 进样量（定量管）：1ml（可选配0.5ml、2ml、5ml）；
9.进样加压范围：0～0.4mpa（连续可调）；
10.反吹清洗流量：0～400ml/min（连续可调）；
11.仪器有效尺寸：280×350×380mm；
12.仪器的重量：约10 kg。
13、仪器总功率：≤600w
五、开箱验收和安装要求
  5.1 开箱验收
仪器开箱后，首先根据成套性和备件清单检查是否齐全，检查仪器表面有无机械损伤，如发现问题应及时和生产厂商联系。
  5.2 安装要求
  5.2.1 环境温度：10℃～40℃；
  5.2.2 相对湿度：＜85%；
  5.2.3 供电电源：ac（220±22）v   频率（50±0.5）hz；
  5.2.4 周围无易燃、易爆及腐蚀性气体，无强烈机械振动、电磁干扰以及因空气对流造成的温度剧烈变化；
  5.2.5 仪器必须与实验室地线良好接触；

六、仪器的组成

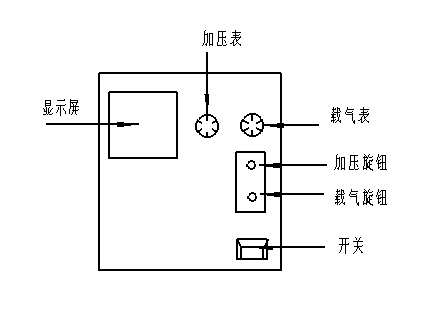

  6.1 前面板结构示意图6-1













图6-1前面板结构示意图
  6.1.1 显示屏：显示当前功能参数的设置值和实时工作状态；
  6.1.2 功能键区：见屏幕，触摸式操作；
  6.1.3 加压表：指示当前加压气的压力；
  6.1.4 载气表：指示当前载气的压力；
  6.1.5 加压阀：用于加压气的调节；
  6.1.6 载气阀：用于载气压力的调节；
  6.1.7 开关：电源开关。


  6.2 后面板布局示意图6-2














图6-2后面板布局示意图

  6.2.1 电源插头：交流电源供电插座
  6.2.2 信号：输出启动，同步触发信号输出（同步启动其他设备运行，如gc、工作站等）；
  6.2.3 载气：本装置的载气和加压气入口；

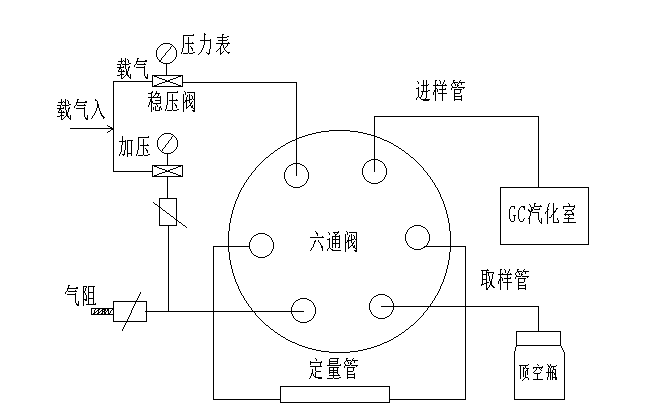

  6.3   hs-7890自动顶空进样器气路系统工作原理见示意图6-3


图6-3气路系统工作原理示意图

• 功能按键介绍

• 仪器安装及操作

  8.1 仪器安装：

开箱后，将仪器摆放到靠近gc的进样口一侧，把供gc载气的气路加一三通，分出一路载气供给自动顶空进样器，接入顶空后面板的“载气”入口，连接仪器电源线，然后将信号线连接至仪器后面板的“信号”。

  8.2仪器操作：
  8.2.1 启动气相色谱仪至正常工作状态；
  8.2.2 启动自动顶空进样器至正常工作状态；
  8.2.3 使用gc载气提供自动顶空进样器的压力及流量控制操作步骤：
把自动顶空进样器样品传输管线较长的一根插入gc进样口中，记下gc的柱前压力，然后适当调低gc的载气后，再调节顶空进样器的载气压力调节阀旋钮至gc所需压力（此时的压力略高于所记下的gc柱前压力，具体的压力值由实验确认）。（备注：短传输管线连接样品瓶）
8.2.4 设置温度：

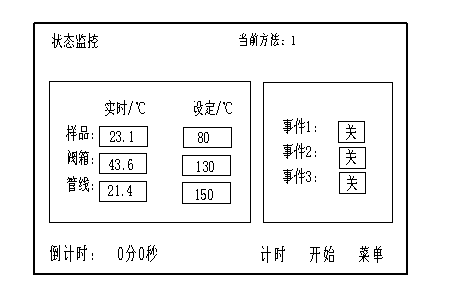

打开顶空进样器电源开关后，进入仪器主界面如图8-1，假设所需设置温度参数如下：
样品 80℃   阀箱130℃   传输线 150℃ ，加热计时1200秒，进样计时40秒

图8-1

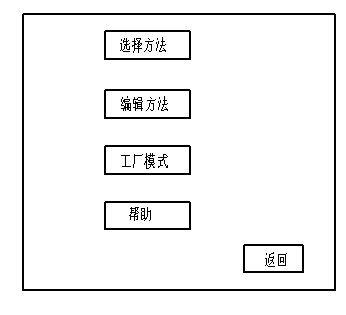

按【菜单】键进入以下界面，如图8-2所示。点击【编辑方法】键进入方法设置界面，见图8-3

图8-2

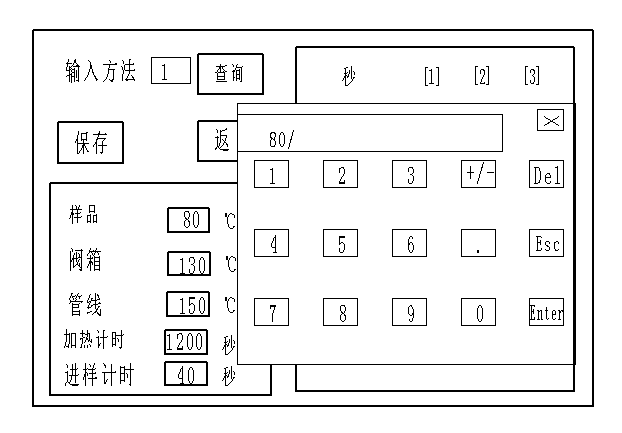

假设先输入样品温度80℃，点击样品的       处，会自动跳出数字选择窗
口，选择数字键输入所需要的温度值，其他参数依次设置，按【保存】键完成设置。

• 制造商的保证
